Technický protokol návrhu fasádního omítkového systému

Franken Maxit s.r.o. | Vygenerováno:
Základní kritérium: Modul pružnosti jádrové omítky Eomítky ≤ Ezdiva (ochrana proti vzniku trhlin a pnutí).
Kritérium výběru: Modul pružnosti jádrové omítky Eomítky ≤ Ezdiva. Zabraňuje se tím vnitřnímu pnutí a riziku vzniku poruch ve fasádě[cite: 2].
1

Volba zdiva a technologie zdění

Zvolený podklad: -
Pevnost zdiva fk: - N/mm²
Součinitel K: -
Modul pružnosti E: - N/mm²
2

Parametry povrchové úpravy a expozice

Barevný odstín / odrazivost: -
Požadovaná zrnitost: -
Dodatečná expozice stavby: Běžná
3

Doporučené technologické zásady provádění

Prvek skladby Pravidlo provádění a technologické přestávky
Jádrová omítka (maxit ip 190 SFL / ip 18 E)[cite: 3, 5] Při tloušťce do 20 mm přestávka 1 den / 1 mm tloušťky[cite: 3, 5]. Při teplotách < 10 °C nebo tloušťce > 20 mm se prodlužuje o 0,5 dne / mm[cite: 3, 5].
Výztužná vrstva (maxit multi 270 S / multi 262)[cite: 3, 4, 6] Nanášet v tloušťce 4–6 mm s armovací tkaninou maxit arm 200[cite: 3, 4, 6]. Technologická přestávka min. 1 týden (+5 °C až +30 °C)[cite: 3, 4, 6].
Penetrace & Vrchní omítka Základní nátěr maxit prim 1050[cite: 3, 4, 6]. Po vyzrání druhý den nanášet omítku maxit silco A 9030, maxit Solarputz apod[cite: 3, 4, 6].
Oblast soklu Dle ČSN EN 13914-1 nutno použít soklovou lehčenou omítku maxit ip 14 L a hydroizolaci maxit ip FAF-IK nebo maxit SDS 16[cite: 2].
Systém 2.2

Omítkový systém pro zdivo E ≥ 1400 N/mm²

Standard pro moderní vysoce tepelněizolační broušené zdivo.

Modul pružnosti zdiva: 2 200 N/mm²
Požadavek na odrazivost: HBW ≥ 30 %
🧱

Doporučená skladba souvrství

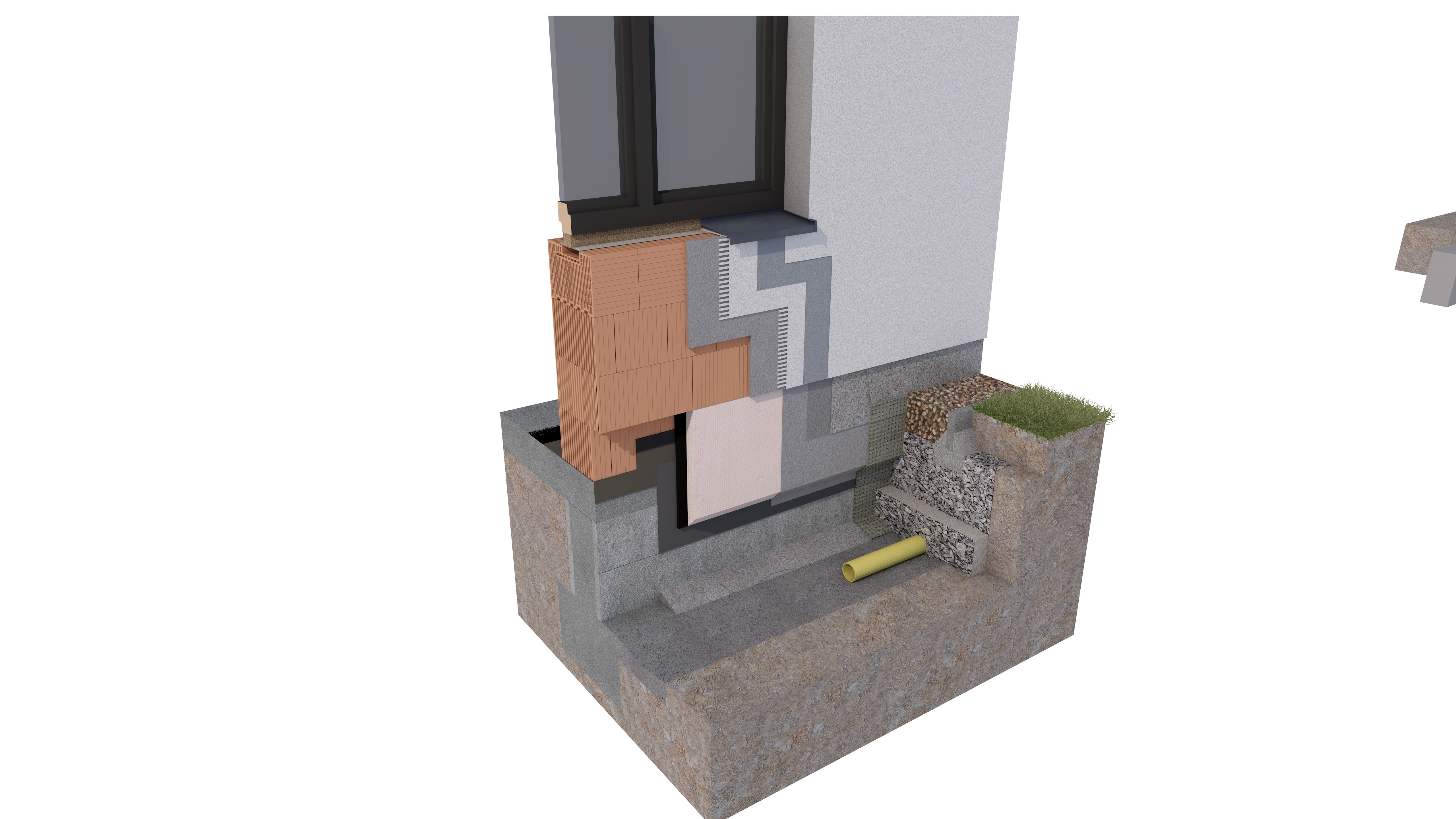

Grafické schéma omítkového systému maxit
Obr.: Detail řezu skladbou omítkového systému maxit
Technologický postup (od zdiva k povrchu): 1. vrstva = zdivo
